本應用文檔主要介紹移動電源觸摸應用方案原理及應用注意的地方，供設計參考。

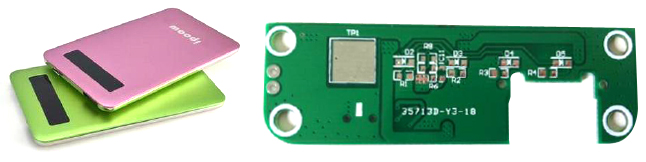

1.觸摸移動電源實物圖及PCB
2.移動電源觸摸部分方案設計
2.1 電源考慮
.鋰電池和USB充放電，存在電池充放電電源跌落和較大紋波。
建議:給觸摸芯片供電單獨加LDO且LDO電壓應低于鋰電池的關斷電壓0.5V以上。比如鋰電池的關斷電壓是3.0V，LDO應選取2.5V或者更低，建議采用2.5V LDO預留0.5V以上裕量。這樣保證鋰電池在整個充放電的過程電壓波動，LDO都能正常穩壓輸出，同時保證觸摸芯片電源穩定。
如果關斷電壓為3.0V，采用2.5V LDO；關斷電壓為3.3V，采用2.8V LDO
建議：保證電源跌落不超200MV，電源紋波幅值不超過100MV。
特別注意：在電池顯示沒有電量時帶負載的電源波動；在測試時建議多測試幾個充放電輪回。
.電源電路方框圖如下：
觸摸芯片首選RH6015，方案如下：

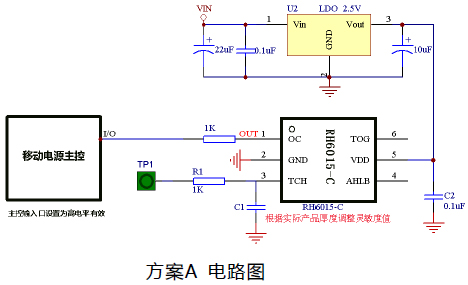

方案A：在觸摸芯片前單獨加LDO穩壓，主控輸入口識別高電平有效時，選用RH6015-C。

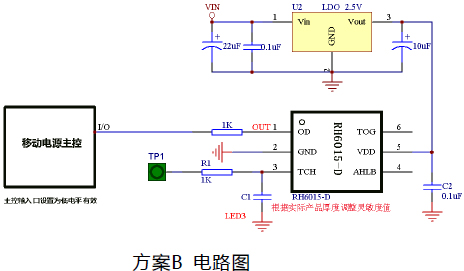

方案B：在觸摸芯片前單獨加LDO穩壓，主控輸入口識別低電平有效時，選用RH6015-D。
2.2 PCB考慮
2.2.1穩壓芯片(LDO)、濾波電容盡量靠近觸摸芯片，特別是穩壓芯片的地與觸摸芯片的地線盡量短。
2.2.2保證觸摸IC和觸摸盤有足夠空間達到想要的穿透力和穩定性。一般建議10mm*10mm的觸摸盤。
2.2.3觸摸芯片、觸摸感應走線、觸摸感應盤與充電IC距離1cm以上，最好放置在不同區域。同時應與充電電源線、放電電源線隔離開，距離在3mm以上。

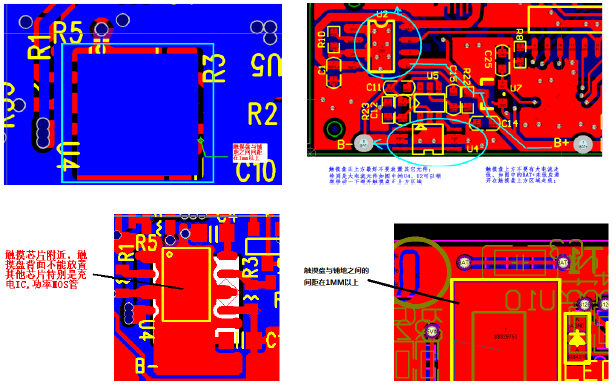

2.2.4觸摸盤、觸摸走線與鋪地和其他走線間距建議在1mm以上，觸摸盤背面不能有大電流走線或元器件。以下是不良布局走線間距截圖：
2.2.5觸摸盤與升壓電路隔離，特別要與電感隔離開，建議間距在1CM以上。
2.2.6觸摸指示燈建議不要放在觸摸盤中間，當觸摸盤與外殼還有間隙時可以用導電海綿填充。
2.3 結構
2.3.1觸摸盤可以用小塊PCB板、導電海綿、硅膠、導電膠，以解決與外殼的間隙配合問題。
2.3.2觸摸盤與外殼一定要貼合好，不要有空隙，以免影響觸摸效果。
2.3.3外殼觸摸位置做成凹槽，以降低外界環境誤觸摸發的可能性。
2.3.4在安裝時先要將觸摸電路板和觸摸盤安裝好后，再接上鋰電池。
2.3.5用程序?qū)崿F(xiàn)觸摸界面鎖定和解鎖功能（長按方式或連續按下多次實現開機），避免放在口袋里誤觸發。
2.4 建議觸摸應用方案如下
2.4.1首選RH6015：主控輸入口設置識別高電平有效用RH6015C，主控輸入口設置識別低電平有效用RH6015D。
2.4.2采用2.5V LDO單獨給觸摸芯片供電。
2.4.3觸摸盤采用小塊PCB或者導電海綿。
2.4.4觸摸芯片、觸摸盤應遠離充電IC至少1cm以上，觸摸盤背面不能放置功率MOS管。
