1.概述： RHU7600是用于USB Type-C無源線纜的電子標簽。提供線纜主要信息為：承載電流能力、承載數據能力、供應商信息等其他相關信息。 廣泛應用于USB Type-C無源線纜等。 |
2.特性： |
3.封裝示意圖

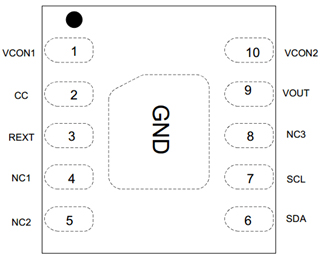

圖1 DFN-10 3x3mm封裝示意圖
管腳描述
| 管腳名稱 | DFN-10 | I/O | 功能描述 |
| VCON1 | 1 | I | 供電輸入端口1 |
| CC | 2 | IO | 配置通道 |
| REXT | 3 | O | 外部參考電阻 |
| NC1 | 4 | -- | 未連接 |
| NC2 | 5 | -- | 未連接 |
| SDA | 6 | IO | 編程數據端口 |
| SCL | 7 | I | 編程時鐘端口 |
| NC3 | 8 | -- | 未連接 |
| VOUT | 9 | P | LDO輸出，接1uF電容到地 |
| VCON2 | 10 | P | 供電輸入端口2 |
| GND | 11 | P | 地 |
I：輸入 O：輸出 IO：輸入輸出 P：電源/地
