1.概述： RH6617是一款單路輸入雙路輸出電容式觸摸感應PWM調光IC。 RH6617可在有介質(如玻璃、亞克力、塑料、陶瓷等)隔離保護的情況下實現觸摸功能，安全性高。 RH6617內置穩壓源、上電復位/低壓復位及環境自適應算法等多種措施，抗干擾性能優秀。 RH6617應用范圍：觸摸調光 LED 臺燈、 觸摸調光 LED 壁燈或其他需要 PWM 輸出控制的觸摸式產品。 |
|
2.特性： |
◆可靠的上電復位(POR)及低壓復位(LVR)性能 |
3.封裝示意圖

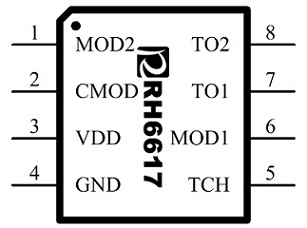

圖1 SOP8、DIP8 封裝示意圖
引腳描述
| 編號 | 引腳名稱 | I/O | 功能描述 |
| 1 | MOD2 | I-PH | 模式配置位2（默認為高電平） |
| 2 | CMOD | I/O | 采樣電容 |
| 3 | VDD | P | 正電源 |
| 4 | GND | P | 負電源 |
| 5 | TCH | I/O | 觸摸輸入 |
| 6 | MOD1 | I-PH | 模式配置位1（默認為高電平） |
| 7 | TO1 | O | PWM輸出通道1 |
| 8 | TO2 | O | PWM輸出通道2 |
I-PH ：帶上拉電阻的CMOS輸入 I ：CMOS輸入 O：推挽型CMOS輸出 I/O ：輸入/輸出 P ：電源/地
4.RH6617輸出模式配置表（默認MOD2/MOD1 = 1/1）
| No. | 模式 | MOD2 | MOD1 | 短按 | 長按 |
| 1 | 帶亮度記憶突明突暗的一進兩出無級調光功能 | 0 | 1 | 開/關/切換 | 無級調光 |
| 2 | 不帶亮度記憶突明突暗的一進兩出無級調光功能 | 1 | 1 | 開/關/切換 | 無級調光 |
| 3 | 不帶亮度記憶的一進一出三級調光(高中低) | 1 | 0 | 三級調光 | 三級調光 |
| 4 | 帶亮度記憶突明突暗一進一出無級調光功能 | 0 | 0 | 開/關 | 無級調光 |
5.應用電路

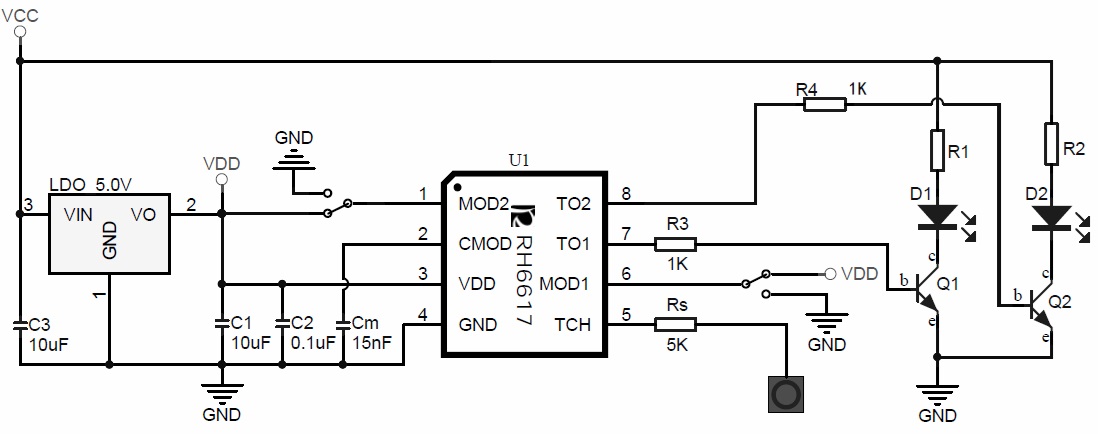

圖2 應用電路示意圖
說明：
1. Rs 指在觸摸電極和觸摸輸入腳之間串聯的電阻，用于提高觸摸的抗干擾能力，建議阻值大于5K。
2. Cm 電容用于調節觸摸靈敏度，建議的容值范圍2.2nF~47nF。電容容值越大，靈敏度越高；電容容值越小，靈敏度越低。觸摸焊盤使用大金屬介質的情況，Cm電容值按實際需要選用到1uF也是合理的。
3. R1、R2為限流電阻。
4. 單路輸出應用時，TO2可不接。
4. 外部是否增加 LDO 視具體應用情況而定。如電源紋波超過了 IC 的抗紋波范圍，則需另加外部 LDO。 如突然加載大電流負載、鋰電池和外置充電器交叉使用、高頻次的開啟/關閉 LED 顯示時都需注意電 源的穩定性。
5. 請參看《RH6XXX 應用指南》，以改善實際應用之可靠性。
