1.概述： RH8631是一款高性能OTP型精簡指令集8位MCU，內置振蕩器功能。該IC采用CMOS制程制造，結構簡單，性能穩定；可廣泛應用于燈光控制、玩具、家用電器等產品中。 |
◆基于精簡指令集的8位MCU |
3.封裝示意圖

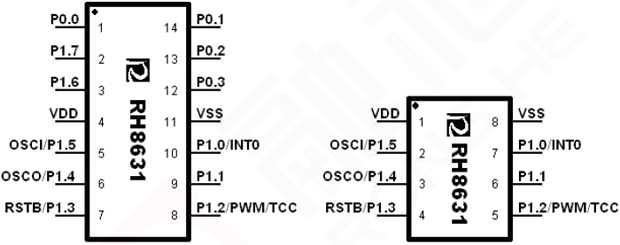

圖1 SOP14/SOP8封裝示意圖
管腳描述
| 管腳名稱 | SOP14 | SOP8 | I/O | 功能描述 |
| P0.0 | 1 | I-PL/O | GPIO | |
| P1.7 | 2 | I-PH/O/OD | GPIO，支持開漏輸出 | |
| P1.6 | 3 | I-PH/O/OD | GPIO，支持開漏輸出 | |
| VDD | 4 | 1 | P | 正電源 |
| P1.5/OSCI | 5 | 2 | I-PH/O/OD | GPIO，支持開漏輸出，外置振蕩器輸入端 |
| P1.4/OSCO | 6 | 3 | I-PH/O/OD | GPIO，支持開漏輸出，外置振蕩器輸入端 |
| P1.3/RSTB | 7 | 4 | I | 輸入端口/外部復位輸入端 |
| P1.2/PWM/TCC | 8 | 5 | I-PH /I-PL/O/OD | GPIO，支持開漏輸出，PWM輸出端，定時器0輸入端 |
| P1.1 | 9 | 6 | I-PH /I-PL/O/OD | GPIO，支持開漏輸出 |
| P1.0/INT0 | 10 | 7 | I-PH/I-PL/O/OD | 快速/低功耗模式配置位 |
| VSS | 11 | 8 | P | 負電源 |
| P0.3 | 12 | I-PL/O | GPIO | |
| P0.2 | 13 | I-PL/O | GPIO | |
| P0.1 | 14 | I-PL/O | GPIO |
I-PL/ I-PH ：帶內部下拉/上拉電阻的CMOS輸入 OD：CMOS開漏輸出，無保護二極管 O：推挽型CMOS輸出 I/O：輸入/輸出 P：電源/地
