1.概述： RH6081可提供多種封裝形式作為八通道通道的電容式觸摸感應控制開關，可替代傳統機械開關。 RH6081可以通過任何非導電介質感應電容變化，可在有介質（如玻璃、亞克力、塑料、陶瓷等）隔離保護的情況下實現觸摸功能，跟水和灰塵隔離，安全性高。 |
RH6081具有高抗干擾性能，抗ESD達到5KV以上；近距離、多角度手機或?qū)χv機干擾情況下，觸摸響應靈敏度及可靠性不受影響。 RH6081應用范圍：燈光控制、家電儀器控制面板等產品。 |
2.特性： |
◆內置穩壓電路，可有效防止電源電壓紋波干擾 |
3.封裝示意圖
圖1 SSOP16、SOP8封裝示意圖
管腳描述
| 管腳名稱 | SSOP24 | SSOP20/SOP20 | I/O | 管腳功能 |
| TP0 | 1 | 1 | I/O | 觸摸按鍵輸入0 |
| TP1 | 2 | 2 | I/O | 觸摸按鍵輸入1 |
| TP2 | 3 | 3 | I/O | 觸摸按鍵輸入2 |
| TP3 | 4 | 4 | I/O | 觸摸按鍵輸入3 |
| TP4 | 5 | 5 | I/O | 觸摸按鍵輸入4 |
| TP5 | 6 | 6 | I/O | 觸摸按鍵輸入5 |
| TP6 | 7 | 7 | I/O | 觸摸按鍵輸入6 |
| TP7 | 8 | 8 | I/O | 觸摸按鍵輸入7 |
| CJ | 9 | I/O | 靈敏度配置 | |
| GND | 10 | 9 | P | 負電源 |
| SMO | 11 | I | 按鍵輸出模式配置 | |
| MOK | 12 | I | 最多同時輸出通道配置 | |
| AHL | 13 | 10 | I | 輸出驅動電平配置 |
| OD | 14 | I | 開漏輸出配置 | |
| TOG | 15 | 11 | I | 輸出模式配置 |
| VDD | 16 | 12 | P | 正電源 |
| TPQ7 | 17 | 13 | O | 觸摸按鍵輸出7 |
| TPQ6 | 18 | 14 | O | 觸摸按鍵輸出6 |
| TPQ5 | 19 | 15 | O | 觸摸按鍵輸出5 |
| TPQ4 | 20 | 16 | O | 觸摸按鍵輸出4 |
| TPQ3 | 21 | 17 | O | 觸摸按鍵輸出3 |
| TPQ2 | 22 | 18 | O | 觸摸按鍵輸出2 |
| TPQ1 | 23 | 19 | O | 觸摸按鍵輸出1 |
| TPQ0 | 24 | 20 | O | 觸摸按鍵輸出0 |
I-PH ：帶內部上拉電阻的CMOS輸入 I-PL ：帶內部下拉電阻的CMOS輸入 I/O：CMOS 輸入/輸出 OD：開漏輸出 O： 推挽型CMOS輸出 P：電源/地
4.應用電路

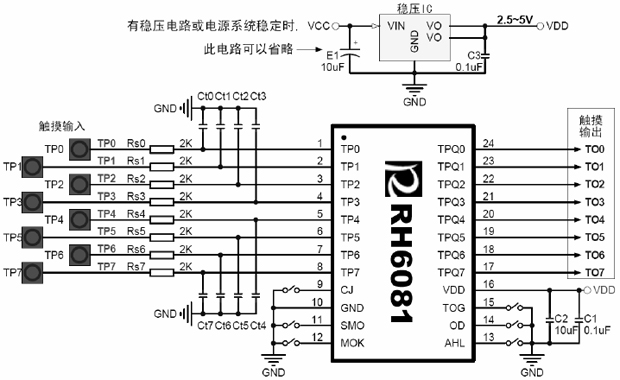

圖2 SSOP24封裝應用電路示意圖

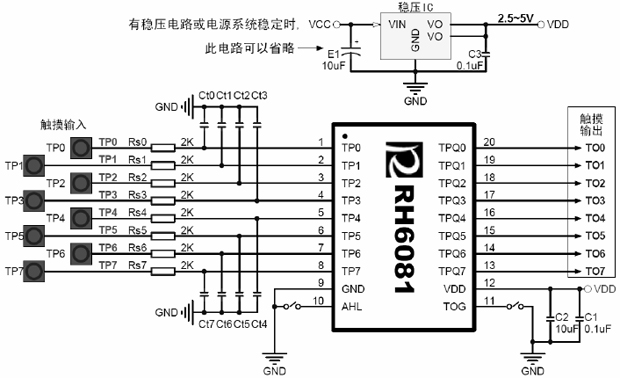

圖3 SOP20/SSOP20封裝應用電路示意圖
說明：
1.Ct 指調節靈敏度的電容，電容值大小0pF～50pF(電容值的增大將導致靈敏度降低)。
2.Rs 指在觸摸電極和觸摸輸入腳之間串聯的電阻，用于提高觸摸的抗干擾能力。
3.VDD 與GND 間需并聯濾波電容以消除噪聲。
4.外部LDO 是否增加視具體應用情況而定。如果電源紋波超過了IC 內部LDO 的抗紋波范圍，則需另 加外部LDO,否則會引起靈敏度漂移或觸摸芯片檢測錯誤，發生誤動作或死機。如突然加載大電流負 載、鋰電池和外置充電器交叉使用，高頻次的開啟/關閉LED 顯示時都需注意電源的穩定性。
